日本是全球汽車制造大國，在電動汽車開發中占領先地位，成立于2010年3月的直流快速充電方式普及促進團體“CHAdeMO協會”，就是日本電動汽車產業的標志。CHAdeMO協會已經以JARI草案向SEA、IEC提交了標準審核文件，許多國家在此草案的基礎上，提出了連接器以及功能擴展等方面的修正草案。
CHAdeMO的研究結果表明，CHAdeMO充電器的最大功率62.5kW，10分鐘可使電動汽車行駛50-60km最符合用戶實際需求，經濟性(充電器成本)和實用性(時間消耗)也最好。截至今年4月，日本國內已經有1154處、國外有239處設置了“直流快速充電”方式的相關充電設備。
1、CHAdeMO協議
CHAdeMO快速充電器的最大輸出功率為500V/100A，稍有不慎將釀成事故，要求通信方式具備高度可靠性，例如CAN總線。CAN總線是汽車電子控制方面的標準通信方式，目前正被廣泛使用。與作為控制電池的電子控制單元相比，CAN總線在通信速度、耐噪音方面比PLC優越。

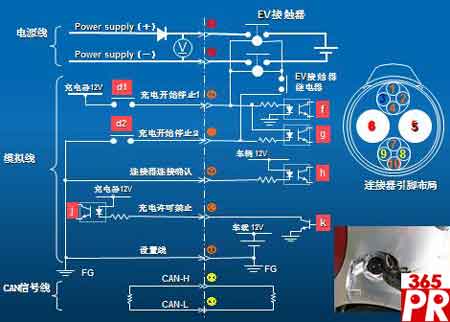

CHAdeMO連接器與接口電路
由于快速充電器最大輸出功率是500V/100A，相當于數十臺空調的輸出功率，遠遠超出了日常家電使用的水平，非常危險。因此，CHEdeMO方式的快速充電在實際電流通過之前必須確認：接口是否完全嵌好；電纜或接口是否絕緣不良等再三檢查，確認安全后才開始通電流。
2、CHAdeMO接口
關于充電連接器標準化的討論里曾有過從1kW到50kW都使用同一款連接器的提案。由于安全設計必須以最大電壓和最大電流為前提，所以連接器勢必要大型化。根據使用狀況會產生劣化，為此在設計和制造時應留有裕度來對應潛在的風險。
CHAdeMO方式的快速充電，除了數據控制線外還采用CAN總線作為通信接口。CAN由于抗噪性優越且檢錯能力高，通信的安定性和可靠性高，因此其作為車載控制器的分散型網絡技術而被廣泛地使用。原本CAN是為應對提高汽車性能及增加控制器等問題的控制器局域網技術，在進行快速充電時，為將安全性放在第一優先，特意在網關與其他的車載機器分離，使ECU和充電側的控制單元實現1對1的通信。

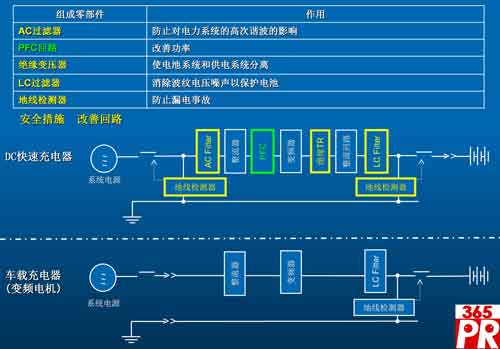

CHAdeMO快充回路設計
3、CHAdeMO安全設計
CHAdeMO快速充電器的供電系統和電池系統通過絕緣變壓器分離。通過這樣的設計，防止因單一故障而使供電系統的電壓增加到電池系統。
在供電系統方面，不僅設置了防止效率低下的改善功率的回路，還設置了可消除高次諧波影響的交流過濾器。在電池系統方面，為防止對鋰離子電池造成不良影響，在出口處設計了可以消除波紋電壓噪聲的過濾器。
為檢測充電狀態下車內是否漏電，從充電器回路部分的源頭開始，還專門安裝了地線檢測器。由此，充電器和車輛之間的保險絲直徑可以進一步變細。對于較細的保險絲，在萬一發生漏電時，人們總是擔心因大電流無法通過旁路而會引起安全問題。但實際上，通過電流旁路達到其保護目的的保險絲，在漏電事故發生時也有可能因長年劣化等原因致使其無法發揮應有的功能，地線檢測器消除了這樣的風險，提高了充電器的安全性能。

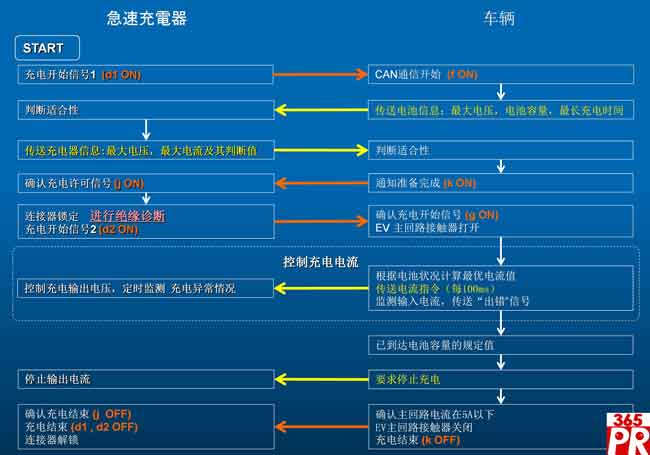

CHAdeMO快速充電過程
在CHAdeMO協會的支持下，越來越多的企業開始投入到快速充電器及其相關產品和解決方案的開發研制中，相關方案開發商有日立、歐姆龍等。

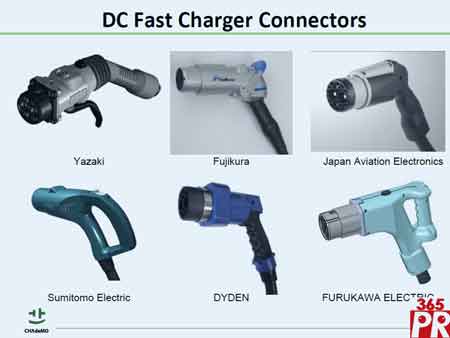

連接器方面，相關開發商有矢崎（Yazaki）、航空電子（JAE）、古河電工（FURUKAWA ELECTRIC）、住友電氣（Sumitomo Electric）、大電電子（DYDEN）、藤倉（Fujikura）共6家企業。查詢進一步信息，請?jiān)L問官方網站http://www.chademo.com。
